In dieser Übung werden zwei Typen von Bildsensoren betrachtet: Sensoren mit Global- und Rolling-Shutter Auslesefunktion. Der Unterschied während des Auslesens bezieht sich auf die zeitliche Anordnung der Belichtung der einzelnen Halbleiter innerhalb des Sensors. Ein Halbleiter entspricht dabei einem einem Bildpunkt. Beim Global-Shutter werden alle Halbleiter gleichzeitig belichtet. Beim Rolling-Shutter werden die einzelnen Zeilen des Sensors sequenziell belichtet.

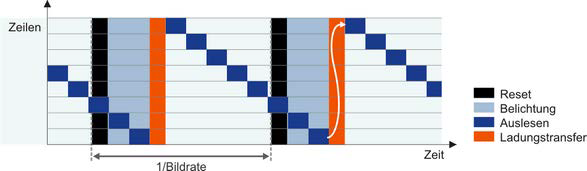

Der Schematische Ablauf eines Global-Shutter Sensors ist in dem folgenden Bild dargestellt:

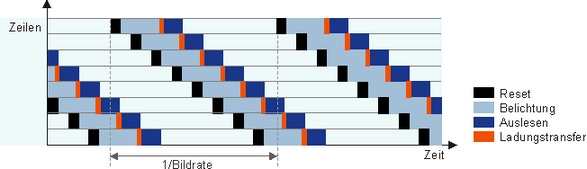

Der Schematische Ablauf eines Rolling-Shutter Sensors hingegen sieht wie folgt aus:

Vor- und Nachteile Rolling-/Global-Shutter

Vorteile Rolling-Shutter gegenüber Global-Shutter:

Preisgünstiger
Längere Belichtungszeit möglich (weniger Rauschen)

Nachteile Rolling-Shutter gegenüber Global-Shutter:

Bewegungsverzerrung

a) Bewegungsverzerrung

In dieser Aufgabe soll die Bewegungsverzerrung eines Rolling-Shutter Sensors künstlich erzeugt werden. In dem Skript a.py werden drei Bilder aus dem KITTI aus einem fahrenden Auto geladen.

Ihre Aufgabe ist die Simulation eines Rolling-Shutter Sensors, indem Sie ein resultierendes Bild aus den drei Zeitpunkten des Videos konstruieren. Konstruieren Sie ein Bild, indem Sie die Zeile 1, 4, 7 ... aus dem ersten Bild, Zeile 2, 5, 8 ... sowie die Zeilen 3, 6, 9, ... aus dem dritten Bild verwenden. Visualisieren Sie das Bild.

. Die Lösung ist in der Datei l_a.py zu finden!
