Übung 3: Binärbild Repräsentationen
In dieser Übung werden Darstellungsformen von Binärbildern betrachtet. Sie lernen Binär und Quaternärbäume kennen.
Aufgabe a) Binärbaum

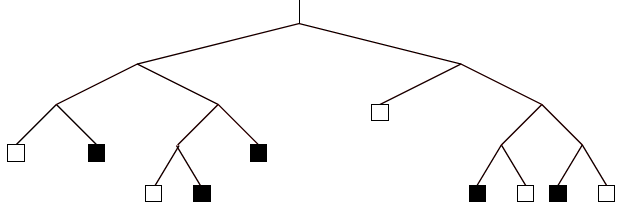

Gegeben ist folgender Binärbaum:
Rekonstruieren Sie die Bildzeile, die durch den Binärbaum dargestellt wird. Sie können die Aufgabe mit Papier und Stift erledigen. Die Lösung wird in dem Skript l_a.py visualisiert.
Aufgabe b) Quaternärbaum

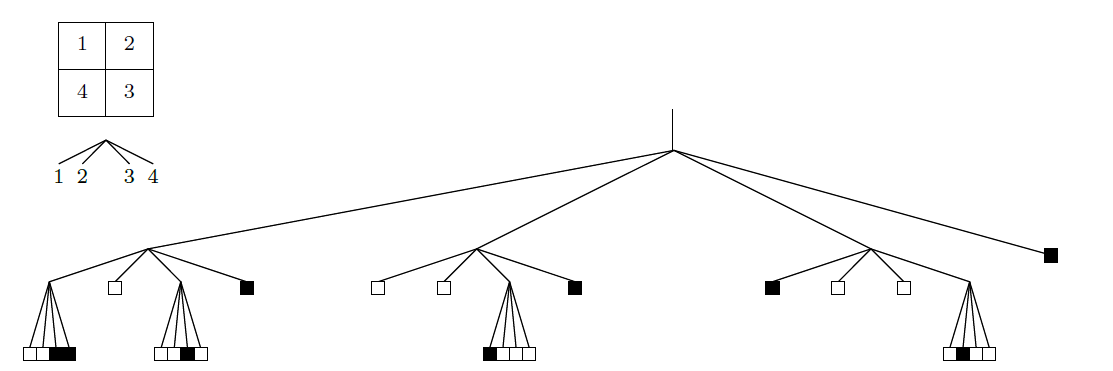

Gegeben ist folgender Quaternärbaum (Quadtree) mit einer Zuordnung der vier Quadranten:
Rekonstruieren Sie das Binärbild, die durch den Quaternärbaum dargestellt wird. Sie können die Aufgabe mit Papier und Stift erledigen. Die Lösung wird in dem Skript l_b.py visualisiert.
